产品简介

紫外辐射表是用于测量大气中的太阳紫外线辐射（UVAB 波长范围）的精密仪器。该仪器与数据采集器配合使用可提供公众所关心的信息：UV 指数、UV 红斑测量、UV 对人体影响及 UV 特殊的生物学和化学效应。因此倍受气象、工业、建筑及医学方面的重视，广泛应用于暴晒引起的红斑剂量、综合环境生态效应、气候变化的研究及紫外线监测和预报。

产品原理

紫外辐射表采用紫外光传感器，接受紫外光波的电信号，通过一个波长范围为 280~400nm 的滤光器，其输出RS485。特殊造型的散射器可使该表获得非常好的余弦响应，并阻止滤光器的太阳直射，减少漂移和热调制。在表体的上方安装滤光片，满足光谱透过，减少外界环境对探测器的影响，并起到保护作用。该表具有良好的密封性和耐候性，允许连续室外工作。

技术指标

光谱范围UVAB 280~400nm；

余弦响应≤4%（太阳高度角 30°时）

工作温度-50℃~+50℃

测量范围0~70 w/m-2

响应时间≤1s（99%响应）

输出RS485

接线定义：

485输出传感器出厂标配一条3米四芯电缆，用户可根据需要定制适当长度的电缆，电缆规格为0.2mm2四芯屏蔽电缆，接线颜色定义为：

485输出颜色定义

红色电源正极

黑色电源负极

黄色A

蓝色B

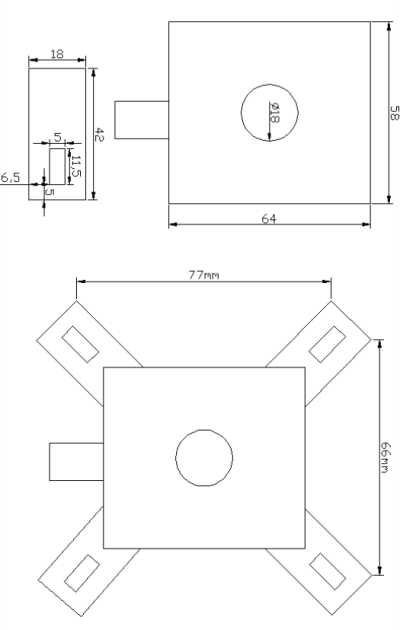

安装示意图：

通信协议

1、通讯规格

9600,8,1,N,N

1、数据包统一格式

（XX：从设备站号0X01-0XFF;CRClo CRChi：CRC校验码低字节在前，高字节在后）

2、写站号命令

主机发送命令格式：

设备地址功能码起始寄存器地址寄存器个数数据长度数据CRC校验

0010000100010200xxCRCloCRChi（XX=0X01-0XFF）

从机响应命令格式：

设备地址功能码起始寄存器地址寄存器个数CRC校验

001000010001CRCloCRChi

示例：(地址改为33)

命令 00 10 00 01 00 01 02 00 33 EA 04

回复 00 10 00 01 00 01 51 D8

3、读站号命令(固定命令)

主机发送命令格式：

设备地址功能码起始寄存器地址寄存器个数CRC校验

000300010001CRCloCRChi

从机响应命令格式：

设备地址功能码数据长度数据CRC校验

00030200xxCRCloCRChi（XX=01-ff）

示例：（地址为FF）

命令00 03 00 01 00 01 D4 1B

回复00 03 02 00 FF C5 C4

4、读数据命令

主机发送命令格式：

设备地址功能码起始寄存器地址寄存器个数CRC校验

xx0300000001CRCloCRChi

从机响应命令格式：

设备地址功能码数据长度数据CRC校验

xx030200yyCRCloCRChi

示例：

命令：FF 03 00 00 00 01 91 D4

回复：FF 03 02 00 11 51 9C

辐射 = 00 11  = 17/10 = 1.7 W/m2

质保及售后：

保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。

售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
